Rumus-rumus Transformator

KOMPAS.com – Transformator adalah perangkat elektronika yang berfungsi untuk mengubah tegangan dalam suatu rangkaian listrik. Berikut adalah rumus-rumus yang digunakan dalam transformator, beserta pejelasannya!

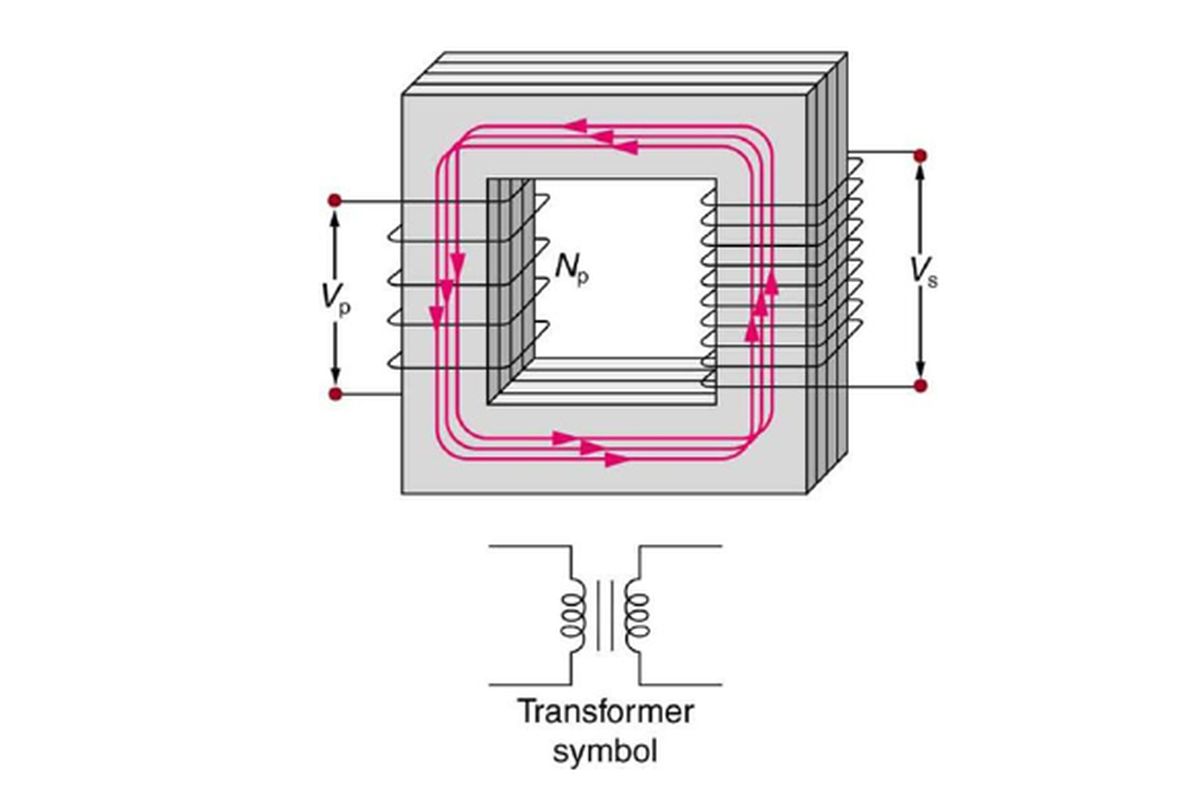

Persamaan transformator

Rumus transformator diawali dengan prinsip kerjanya, yaitu perubahan fluks magnetik. Menurut Hukum Faraday, di mana tegangan bergantung pada jumlah lilitan dan laju perubahan fluks medan magnet.

Dilansir dari Physics LibreTexts, Kirchoff juga memberitahukan bahwa ggl induksi persis sama dengan input voltase. Sehingga, didapatkan persamaan transformator sebagai berikut:

Vp/Vs = Np/Ns

Dengan,
Vp: tegangan kumparan primer
Vs: tegangan kumparan sekunder
Np: jumlah lilitan kumparan primer
Ns: jumlah lilitan kumparan sekunder

Persamaan transformator menggambarkan hubungan tegangan dan jumlah lilitan pada trafo.

Baca juga: Transformator: Pengertian, Fungsi, dan Prinsip Kerjanya

Mencari arus pada trafo

Dari persaman transformator di atas, kita dapat menentukan rumus arus yang mengalir pada trafo. Dilansir dari Lumen Learning, jika tegangan naik maka arus akan ikut naik dan jika tegangan berkurang maka arus akan meningkat.

Sehingga, persamaan transformasinya menjadi:

Vp/Vs = Np/Ns = Is/Ip

Dengan,
Is: arus sekunder
Ip: arus primer

Perlu diingat, bahwa trafo step up menaikkan tegangan dan menurunkan arus. Sehingga, arus sekunder trafo step up akan selalu lebih kecil dari arus primernya (Is < Ip).

Adapun, trafo step down menurunkan tegangan dan menaikkan arus. Sehingga, arus sekunder trafo step down akan selalu lebih besar dari arus primernya (Is > Ip).

Baca juga: Mencari Kuat Arus Keluaran pada Trafo

Rumus mencari arus sekunder pada trafo

Dari persamaan di atas, kita dapat menyimpulkan bahwa rumus mencari arus sekunder pada trafo adalah:

Is = (Vp/Vs) x Ip

Atau, jika yang diketahui jumlah lilitannya maka rumus arus sekunder trafo menjadi:
