KOMPAS.com – Transformator atau trafo adalah perangkat elektronika yang dapat menaikkan atau menurunkan tegangan listrik. Sifat menaikkan dan menurunkan tegangan bergantung pada jumlah lilitan primer dan sekundernya.

Bagaimana cara menghitung lilitan primer dan sekunder pada transformator? Berikut adalah penjelasan dan rumus lilitan primer dan sekunder trafo!

Rumus lilitan primer transformator

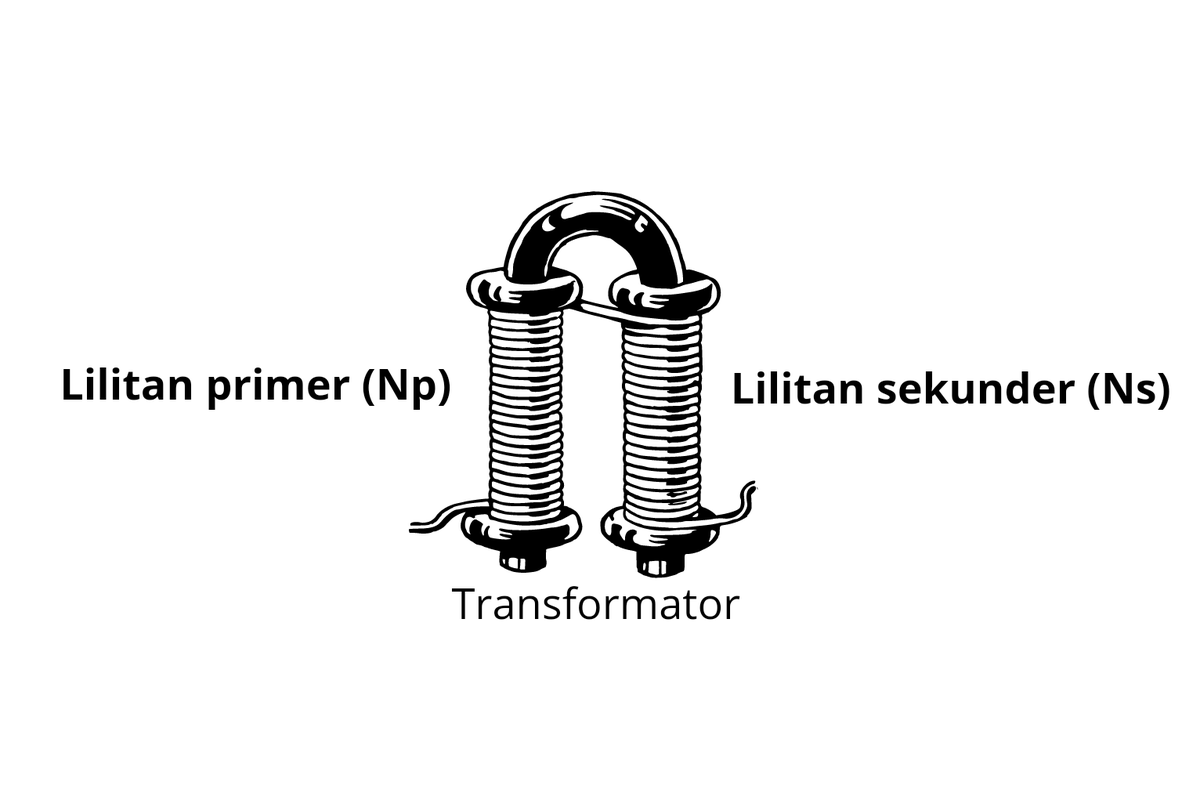

Dilansir dari Physics LibreTexts, lilitan primer transformator adalah lilitan kawat yang berada pada input tegangan inti feromagnetik trafo.

Pada trafo step up, jumlah lilitan primer lebih banyak daripada lilitan sekunder. Sedangkan, pada trafo step down jumlah lilitan primer lebih banyak daripada jumlah lilitan sekunder.

Baca juga: Transformator: Pengertian, Fungsi, dan Prinsip Kerjanya

Dilansir dari Encyclopedia Britannica, rasio jumlah lilitan pada kumparan sekunder dan primer sama dengan rasio tegangan output dan tegangan inputnya.

Sehingga, rumus jumlah lilitan primer transformator adalah:

 atau

Dengan,
Np: jumlah lilitan primer
Ns: jumlah lilitan sekunder
Vp: tegangan primer (input)
Vs: tegangan sekunder (output)
Ip: arus primer (input)
Is: arus sekunder (output)

Baca juga: Rumus-rumus Transformator

Rumus lilitan sekunder transformator

Adapun, lilitan sekunder adalah lilitan kedua. Yaitu setelah arus masuk melalui lilitan primer, arus akan menjalar ke inti lilitan kedua inti feromeganetik atau lilitan sekunder.

Setelah lilitan sekunder, tegangan dan arus yang telah dinaikkan atau diturunkan trafo didapat.

Rumus jumlah lilitan sekunder transformator adalah:

  atau

Dengan,
Np: jumlah lilitan primer
Ns: jumlah lilitan sekunder
Vp: tegangan primer (input)
Vs: tegangan sekunder (output)
Ip: arus primer (input)
Is: arus sekunder (output)

Baca juga: Contoh Soal Menghitung Tegangan Sekunder Transformator

Contoh soal

Untuk lebih memahami tentang cara menghitung jumlah lilitan primer dan sekunder pada transformator, berikut adalah contoh soal dan jawabannya!

Contoh soal 1

Sebuah transformator mengubah tegangan 200 volt menjadi 50 volt. Jumlah lilitan pada kumparan sekunder trafo adalah 400 lilitan. Jumlah lilitan pada kumparan primer adalah …
